Especificacions de les bobines del condensador i de l'evaporador |
||||
|
NO |
Diàmetre del tub (mm) |
Distància del forat/fila (mm) |
Estil d'aleta |
Espai de l'aleta (mm) |
|
1 |
Φ7 |
21*12.7 |
Aleta amb persiana, aleta plana, aleta d'ona sinusoïdal |
1.4~2.0 |
|
2 |
Φ7 |
21*18.9 |
Aleta d'ona sinusoïdal, aleta corrugada |
1.3~1.9 |
|
3 |
Φ7 |
25*21.65 |
Aleta amb persiana |
1.5~3.8 |
|
4 |
Φ9.52 |
25.4*22 |
Aleta amb persiana, aleta d'ona sinusoïdal |
1.6~6.35 |
|
5 |
Φ9.52 |
25.4*22 |
Aleta de persiana, aleta plana, aleta d'ona sinusoïdal |
1.6~3.2 |
|
6 |
Φ9.52 |
25*19 |
Aleta de persiana, aleta plana, aleta d'ona sinusoïdal |
1.4~3.2 |
|
7 |
Φ9.52 |
25*21.65 |
Aleta amb persiana, aleta ondulada en V |
2.0~3.8 |
|
8 |
Φ9.52 |
25*25 |
Aleta plana |
1.6~3.2 |
|
9 |
Φ9.52 |
25*21.65 |
Aleta plana |
2.0~6.0 |
|
10 |
Φ9.52 |
25.4*22 |
Aleta amb persiana, aleta plana, aleta d'ona sinusoïdal |
1.6~6.35 |
|
11 |
Φ9.52 |
31.75*27.5 |
Aleta amb persiana, aleta plana, aleta d'ona sinusoïdal |
1.6~6.35 |
|
12 |
Φ12.7 |
31.75*27.5 |
Aleta plana, aleta d'ona sinusoïdal, aleta ondulada en V |
1.8~6.0 |
|
13 |
Φ12.7 |
31.75*27.5 |
Aleta amb persiana, aleta plana, aleta d'ona sinusoïdal, aleta ondulada en V |
1.7~2.2 |
|
14 |
Φ12.7 |
31.75*27.5 |
aleta corrugada |
1.6~2.9 |
|
15 |
Φ15.88 |
38.1*33 |
Aleta plana, aleta d'ona sinusoïdal, aleta ondulada en V |
2~4 |
|
1.5~4.1 |
1.5~4.2 |
1.5~4.3 |
1.5~4.4 |
1.5~4.5 |
Podem servir per a més tipus d'evaporadors segons el dibuix i els requisits de cada client
|
|
Sèrie 1 |
Sèrie 2 |
Sèrie 3 |
Sèrie 4 |
|
Diàmetre del tub |
Φ 9.52 |
Φ9.52 |
Φ7 |
Φ 7.94 |
|
Espai del forat (mm) |
25 |
25.4 |
20.5 |
22 |
|
Espai de fila (mm) |
21.65 |
22 |
12.7 |
19.05 |
|
Material del tub |
Coure, Alumini |
Coure, Alumini |
Coure, Alumini |
Coure, Alumini |
|
Tipus de tub |
Tub llis |
Tub llis |
Tub llis |
Tub llis |
|
Superfície de l'aleta |
Aleta de persiana |
Aleta plana |
Aleta plana |
Aleta de persiana |
|
Tipus d'aleta |
Làmina hidròfila |
Làmina hidròfila |
Làmina hidròfila |
Làmina hidròfila |
|
Gruix de l'aleta (mm) |
0.095~0.2 |
0.095~0.2 |
0.095~0.2 |
0.095~0.2 |
|
Espai de l'aleta (mm) |
1,4 ~ 2,3 mm |
1,4 ~ 2,3 mm |
1,1 ~ 1,8 mm |
1,4 ~ 2,0 mm |

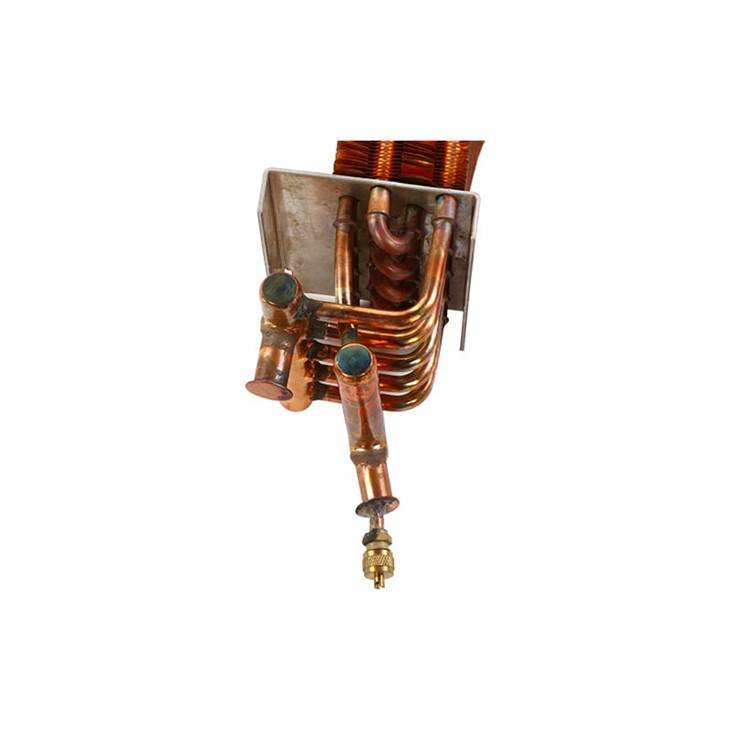

La bobina de l'evaporador en una AC dividida és bàsicament la part freda dins de la unitat interior. Absorbeix la calor de l'aire de l'habitació. Aquesta és la seva feina principal de totes maneres. Crec que la majoria de la gent no hi pensa gaire, ja que s'amaga darrere de la coberta de plàstic de la unitat de paret o de vegades al sostre.
Pel que fa a la ubicació, es troba allà mateix a la configuració interior. Els materials solen ser coure per als tubs i aletes d'alumini per ajudar amb la transferència de calor. Alguns models més elegants tenen recobriments com Blue Fin per aturar la corrosió. No estic segur de si això suposa una gran diferència, però sembla útil.
Quan l'AC està activat, el refrigerant entra com un líquid fred després de la vàlvula d'expansió. El ventilador bufa aire calent per sobre i el refrigerant absorbeix aquesta calor. Després bull i es converteix en gas a baixa pressió. L'aire es refreda i torna a l'habitació. Aquest procés sembla senzill però és clau per a tot.
En tot el cicle de refrigeració hi ha quatre grans parts. La bobina de l'evaporador absorbeix la calor a l'interior on realment es produeix el refredament. A continuació, el compressor exterior bomba el gas i el pressuritza. La bobina del condensador deixa sortir la calor a l'aire exterior. I la vàlvula d'expansió controla la quantitat de refrigerant que torna a l'evaporador.
Trieu-nos, feu millors bobines d'evaporador de refrigeració AC Split.
Els nostres Avantatges
- Tenim productes personalitzats per a molts clients, a continuació es mostren alguns projectes que hem fet abans.
- Podem proporcionar dades de disseny i dibuixos de producció.
- Prometem que utilitzarem el programari de disseny venut per una-coneguda empresa europea de programari HAVC. A través de 8 anys de cooperació amb ells, hem dissenyat, processat i exportat refrigeradors secs a diversos països d'arreu del món.
- Tots els comentaris dels clients són que el rendiment real de refrigeració és gairebé el mateix que el valor del disseny teòric.
Embalatge i enviament
El paquet normal és una caixa de fusta. Si s'exporta a països europeus, la caixa de fusta serà fumigada. Si el contenidor és massa ajustat, utilitzarem pel·lícula PE per embalar o empaquetar-lo segons la sol·licitud especial dels clients.
temps d'execució
20 - 40 dies
Condicions de pagament
50% pagament T/T per avançat, 50% pagament T/T abans del lliurament
Condició d'embalatge
Embalatge estàndard d'exportació o embalatge personalitzat
