Especificacions de les bobines del condensador i de l'evaporador |
||||
|
NO |
Diàmetre del tub (mm) |
Distància del forat/fila (mm) |
Estil d'aleta |
Espai de l'aleta (mm) |
|
1 |
Φ7 |
21*12.7 |
Aleta amb persiana, aleta plana, aleta d'ona sinusoïdal |
1.4~2.0 |
|
2 |
Φ7 |
21*18.9 |
Aleta d'ona sinusoïdal, aleta corrugada |
1.3~1.9 |
|
3 |
Φ7 |
25*21.65 |
Aleta amb persiana |
1.5~3.8 |
|
4 |
Φ9.52 |
25.4*22 |
Aleta amb persiana, aleta d'ona sinusoïdal |
1.6~6.35 |
|
5 |
Φ9.52 |
25.4*22 |
Aleta de persiana, aleta plana, aleta d'ona sinusoïdal |
1.6~3.2 |
|
6 |
Φ9.52 |
25*19 |
Aleta de persiana, aleta plana, aleta d'ona sinusoïdal |
1.4~3.2 |
|
7 |
Φ9.52 |
25*21.65 |
Aleta amb persiana, aleta ondulada en V |
2.0~3.8 |
|
8 |
Φ9.52 |
25*25 |
Aleta plana |
1.6~3.2 |
|
9 |
Φ9.52 |
25*21.65 |
Aleta plana |
2.0~6.0 |
|
10 |
Φ9.52 |
25.4*22 |
Aleta amb persiana, aleta plana, aleta d'ona sinusoïdal |
1.6~6.35 |
|
11 |
Φ9.52 |
31.75*27.5 |
Aleta amb persiana, aleta plana, aleta d'ona sinusoïdal |
1.6~6.35 |
|
12 |
Φ12.7 |
31.75*27.5 |
Aleta plana, aleta d'ona sinusoïdal, aleta ondulada en V |
1.8~6.0 |
|
13 |
Φ12.7 |
31.75*27.5 |
Aleta amb persiana, aleta plana, aleta d'ona sinusoïdal, aleta ondulada en V |
1.7~2.2 |
|
14 |
Φ12.7 |
31.75*27.5 |
aleta corrugada |
1.6~2.9 |
|
15 |
Φ15.88 |
38.1*33 |
Aleta plana, aleta d'ona sinusoïdal, aleta ondulada en V |
2~4 |
|
1.5~4.1 |
1.5~4.2 |
1.5~4.3 |
1.5~4.4 |
1.5~4.5 |
Podem servir per a més tipus d'evaporadors segons el dibuix i els requisits de cada client
|
|
Sèrie 1 |
Sèrie 2 |
Sèrie 3 |
Sèrie 4 |
|
Diàmetre del tub |
Φ 9.52 |
Φ9.52 |
Φ7 |
Φ 7.94 |
|
Espai del forat (mm) |
25 |
25.4 |
20.5 |
22 |
|
Espai de fila (mm) |
21.65 |
22 |
12.7 |
19.05 |
|
Material del tub |
Coure, Alumini |
Coure, Alumini |
Coure, Alumini |
Coure, Alumini |
|
Tipus de tub |
Tub llis |
Tub llis |
Tub llis |
Tub llis |
|
Superfície de l'aleta |
Aleta de persiana |
Aleta plana |
Aleta plana |
Aleta de persiana |
|
Tipus d'aleta |
Làmina hidròfila |
Làmina hidròfila |
Làmina hidròfila |
Làmina hidròfila |
|
Gruix de l'aleta (mm) |
0.095~0.2 |
0.095~0.2 |
0.095~0.2 |
0.095~0.2 |
|
Espai de l'aleta (mm) |
1,4 ~ 2,3 mm |
1,4 ~ 2,3 mm |
1,1 ~ 1,8 mm |
1,4 ~ 2,0 mm |

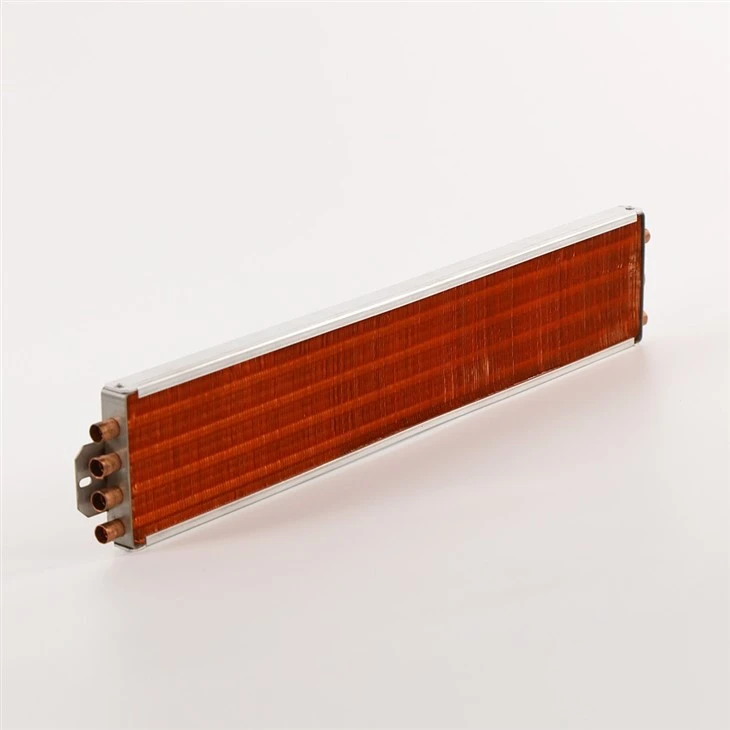

Bescanviadors de calor-d'alta eficiència per a sistemes combinats de calor i energia (CHP)
En els sistemes de generació d'energia i d'energia industrial, maximitzar l'eficiència tèrmica és fonamental.Intercanviador de calor de veladissenya i fabrica -resistentsIntercanviadors de recuperació de calor residualdissenyat específicament per aSistemes combinats de calor i electricitat (CHP)., plantes de cogeneració i calderes industrials.
Els nostres sistemes capturen la calor residual d'alta-temperatura dels gasos de combustió, el vapor o l'aigua de la camisa, transferint-la de nou al cicle de producció o a les xarxes de calefacció urbana, reduint significativament el consum de combustible i les emissions de carboni.
Dissenyat per a entorns durs de centrals elèctriques:
Optimització d'alta{{0}temperatura:Capaç de suportar estrès tèrmic extrem i temperatures dels gasos d'escapament de fins a $550^\\circ\\text{C}$ a $600^\\circ\\text{C}$ sense degradació estructural.
Resistència avançada a la corrosió i a la contaminació:Disponible amb acer inoxidable de-paret gruixuda (316L/310S), acer corten o recobriments anti-especialitzats per resistir la corrosió del sofre i l'acumulació de cendres dels gasos de combustió.
Disseny termodinàmic personalitzat:El nostre equip d'enginyers utilitza un programari avançat de simulació tèrmica per personalitzar-faixos de tubs, pas d'aletes i estructures de closca en funció dels vostres cabals específics i requisits de caiguda de pressió.
| Element de paràmetre | Estàndard del sistema d'alimentació-heavy-duty | Interval de capacitat personalitzat |
| Aplicacions primàries | Unitats de Cogeneració (CHP), Economitzadors de Calderes | Recuperació de calor de gasos d'escapament, calefacció urbana |
| Materials bàsics | Acer inoxidable 316L, 304, acer al carboni | Acer Corten, Inconel, Titani |
| Temperatura màxima de funcionament | Fins a $450^\\circ\\text{C}$ | Fins a 650 $^\\circ\\text{C}$ (aliatges d'alta-temp.) |
| Pressió de disseny | $1,6\\text{ MPa} - 4.0\\text{ MPa}$ | Personalitzat fins a $10.0\\text{ MPa}$ |
| Opcions de tipus d'aleta | Tubs d'aletes-soldats per làser, aletes H-, soldats d'alta-freqüència | Configuracions d'aletes espirals,{0}}plaques |
| Normes de compliment | ISO9001:2015, CE | Codi ASME Secció VIII (a demanda) |
Els nostres avantatges
-
Esteu buscant un disseny tèrmic personalitzat per al vostre sistema elèctric?
Per ajudar el nostre equip d'enginyeria a proporcionar un càlcul tèrmic i un dibuix 3D precisos, proporcioneu els paràmetres següents quan envieu la vostra consulta:
Lateral calent mitjà:(p. ex., gasos de combustió, vapor net, gas d'escapament del motor)
Temperatures d'entrada i sortida: (C)
Caudal massiu:(kg/h o m^3/th)
Caiguda de pressió permesa:(kPa)
Restriccions d'espai d'instal·lació:(Si n'hi ha)
Embalatge i enviament
El paquet normal és una caixa de fusta. Si s'exporta a països europeus, la caixa de fusta serà fumigada. Si el contenidor és massa ajustat, utilitzarem pel·lícula PE per embalar o empaquetar-lo segons la sol·licitud especial dels clients.
temps d'execució
20 - 40 dies
Condicions de pagament
50% pagament T/T per avançat, 50% pagament T/T abans del lliurament
Condició d'embalatge
Embalatge estàndard d'exportació o embalatge personalitzat
